Product Description |
Features
- Industrial standard-use in all general purpose applications.
- Material: Brass (Other materials available upon request), straight barstock & forged fittings.
Specification
- Temp: From -40° to +160°F
- Pressure Max:. at 150 PSI maximum.
- Material: CA 360 Brass for Barstock fittings.,CA377 Brass for forged fittings
Installation Instructions
- Cut hose cleanly and squarely to length.
- Slide clamp on hose.
- Push hose on fitting until hose bottoms against stop ring or hex.
- Use clamp for tightness of hose and fitting
PACE's hose barb fittings are available for both inch and metric size hoses with NPTF, BSPT, SAE straight thread and metric threads.
Custom configurations and sizes are available upon request. Contact pace@china-pace.com for additional information.
|
|
|
Hose Barb Fittings - Brass Material |
|

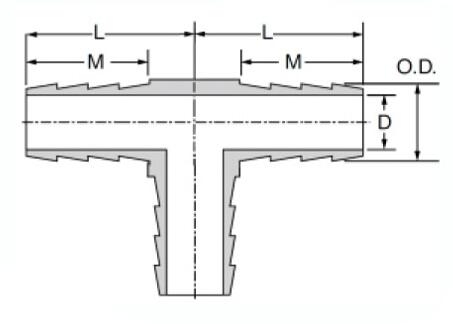

Forged Union Tee Hose Barb Fittings |
|
|
|
|
Inch Hose Size |
MODEL |
Hose Size |
Hose Size |
Hose Size |
Description |
DPTH 1/8 |
1/8 |
1/8 |
1/8 |
Brass Hose Barb Fittings Forged Union Tee 1/8 1/8 1/8 |
DPTH 3/16 |
3/16 |
3/16 |
3/16 |
Brass Hose Barb Fittings Forged Union Tee 3/16 3/16 3/16 |
DPTH 1/4 |
1/4 |
1/4 |
1/4 |
Brass Hose Barb Fittings Forged Union Tee 1/4 1/4 1/4 |
DPTH 5/16 |
5/16 |
5/16 |
5/16 |
Brass Hose Barb Fittings Forged Union Tee 5/16 5/16 5/16 |
DPTH 3/8 |
3/8 |
3/8 |
3/8 |
Brass Hose Barb Fittings Forged Union Tee 3/8 3/8 3/8 |
DPTH 1/2 |
1/2 |
1/2 |
1/2 |
Brass Hose Barb Fittings Forged Union Tee 1/2 1/2 1/2 |
DPTH 5/8 |
5/8 |
5/8 |
5/8 |
Brass Hose Barb Fittings Forged Union Tee 5/8 5/8 5/8 |
DPTH 3/4 |
3/4 |
3/4 |
3/4 |
Brass Hose Barb Fittings Forged Union Tee 3/4 3/4 3/4 |
DPTH 1 |
1 |
1 |
1 |
Brass Hose Barb Fittings Forged Union Tee 1 1 1 |
Metric Hose Size |
MODEL |
Hose Size |
Hose Size |
Hose Size |
Description |
DPTH 2 |
2mm |
2mm |
2mm |
Brass Hose Barb Fittings Forged Union Tee 2mm 2mm 2mm |
DPTH 3 |
3mm |
3mm |
3mm |
Brass Hose Barb Fittings Forged Union Tee 3mm 3mm 3mm |
DPTH 4 |
4mm |
4mm |
4mm |
Brass Hose Barb Fittings Forged Union Tee 4mm 4mm 4mm |
DPTH 6 |
6mm |
6mm |
6mm |
Brass Hose Barb Fittings Forged Union Tee 6mm 6mm 6mm |
DPTH 7 |
7mm |
7mm |
7mm |
Brass Hose Barb Fittings Forged Union Tee 7mm 7mm 7mm |
DPTH 9 |
9mm |
9mm |
9mm |
Brass Hose Barb Fittings Forged Union Tee 9mm 9mm 9mm |
DPTH 10 |
10mm |
10mm |
10mm |
Brass Hose Barb Fittings Forged Union Tee 10mm 10mm 10mm |
DPTH 12 |
12mm |
12mm |
12mm |
Brass Hose Barb Fittings Forged Union Tee 12mm 12mm 12mm |
DPTH 14 |
14mm |
14mm |
14mm |
Brass Hose Barb Fittings Forged Union Tee 14mm 14mm 14mm |
DPTH 17 |
17mm |
17mm |
17mm |
Brass Hose Barb Fittings Forged Union Tee 17mm 17mm 17mm |
DPTH 20 |
20mm |
20mm |
20mm |
Brass Hose Barb Fittings Forged Union Tee 20mm 20mm 20mm |
|
|
|
|
|
|
